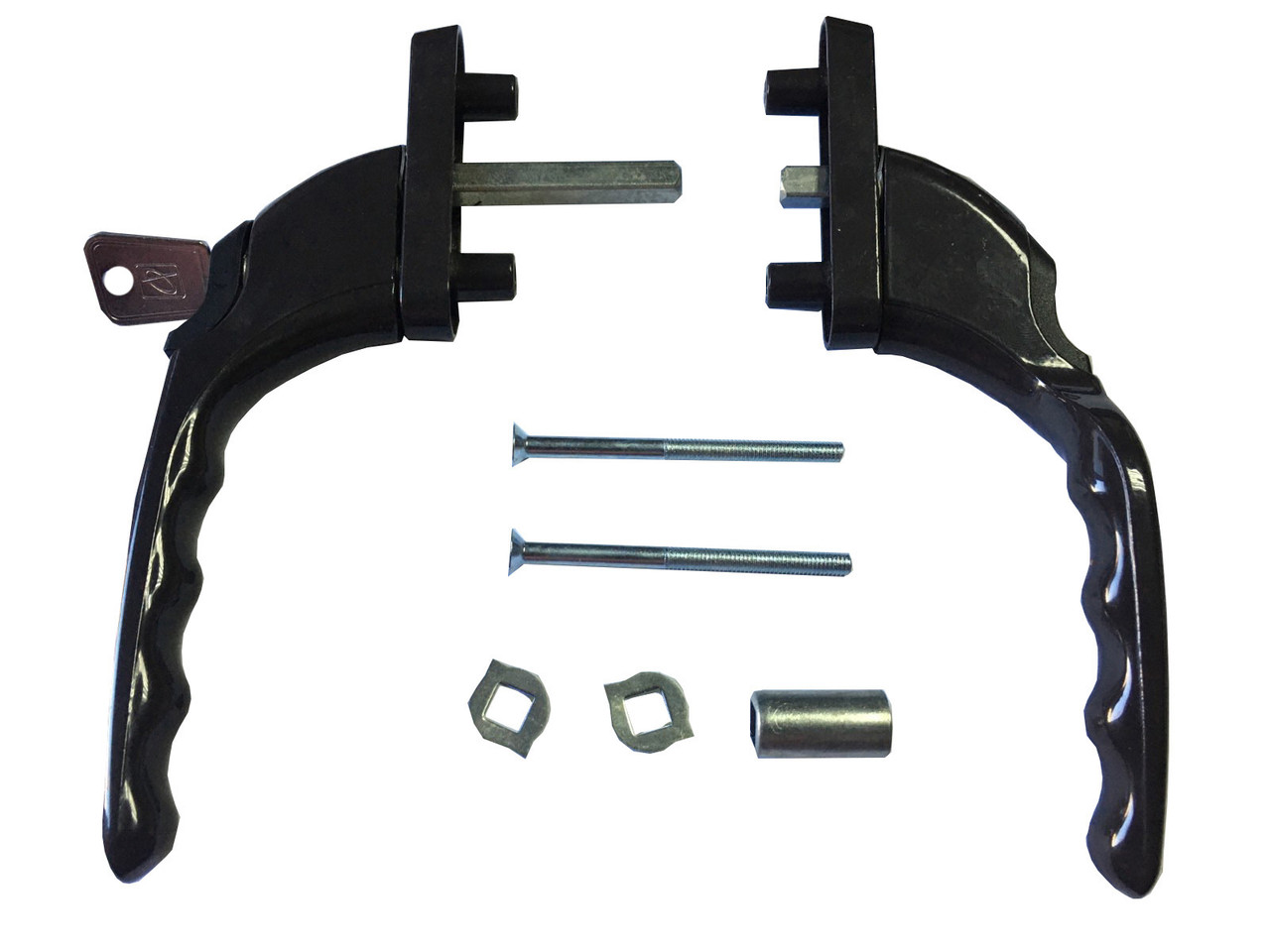

Двостороння Ручка на балконні металопластикові праву двері з ключем вузька Planet коричнева RAL 8019

Двостороння Ручка на металопластикові балконні двері Віконна з ключем - Гриф (вузька).

Увага - зовнішня сторона вигнута. Для правої двері. Петлі з правого боку, відкривання на себе.

Колір - коричневий RAL 8019.
Переваги двосторонньої ручки "Гриф" з ключем:

• щільне закривання металопластикової двері при виході на балкон або лоджію;
• можливість замикання дверей зсередини приміщення на ключ;
• універсальність ― монтажна глибина профілю від 58 до 70 мм;
• якісне порошкове покриття.

Недоліки двосторонньої ручки "Гриф":

• незважаючи на те що ручка "Гриф" сама по собі вузька, все одно вона розташована близько до рами, і є ймовірність затирання. Усувається регулюванням стулки дверей.

Характеристики:

• з одного боку віконна ручка з отворами під 2 гвинта;
• з іншого боку вузька ручка з квадратом
• довжина квадрата ― 90 мм.
• розмір квадрата 7х7
• довжина гвинтів 65 мм.

Інструкція по установці ручки-гриф самостійно.

Інструменти:

• дриль;
• свердла:

― 8 (для гвинтів)

― 10 (для штифта)

• хрестова викрутка;
• ножівка по металу або болгарка, щоб обрізати штифт (може не знадобитися).

Порядок роботи:

1.        Ставимо віконну ручку в положення "відкрито".

2.       Повертаємо декоративну планку, яка приховує гвинти.

3.       Викруткою викручуємо гвинти.

4.       Знімаємо ручку.

5.     З торця стулки окручиваем привід (механізм фурнітури, в якому провертається ручка). Рекомендується пару нижніх саморізів залишити не повністю викрученими, легше буде привід повернути назад.

6.       Виймаємо серцевину з приводу стулки.

7.       На то месте, где была прикручена ручка, видим три отверстия: два для винтов, одно под штифт, они просверлены до середины глубины створки.

8.      Досверливаем соответствующими свёрлами эти отверстия насквозь. Важно дрель держать ровно, без наклонов, для того, чтобы сохранить сквозные отверстия на одной оси и расстояния между наружными отверстиями, идентичными внутренним.

9.        Возвращаем на место привод.

10.      Примеряем двустороннюю ручку, помним, она должна устанавливаться в положении "открыто".

11.       Буває, що штифт роблять довгим, ― ножівкою по металу обріжте штифт до потрібної довжини, напилком або болгаркою зніміть линюю фаску на квадраті.

12.       Стягаємо ручки гвинтами.

13.       Закріплюємо привід саморізами.
