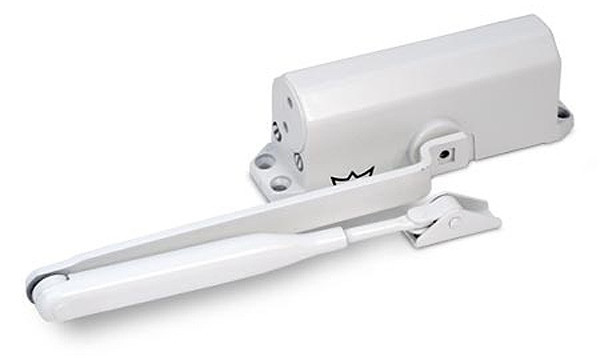

Доводчик дверний білий DORMA TS 77 EN 4 З важільною тягою

Доводчик дверний, білий. DORMA TS 77 EN 4. З важільною тягою.

Технічні характеристики:

•     вага стулки — від 40 до 80 кг;
•     ширина стулки — до 1200 мм;
•     температурний діапазон — від -15 до +40 грд. C.
•     розміри: довжина — 186 мм, ширина — 62 мм, висота — 45 мм.
•

    Економне рішення для правих і лівих дверей.

    Варіанти встановлення:

•     на стулку (полотно);
•     на раму.

    Комплектація TS 77:

• доводчик Дорма 77;
• важільна (колена, зубчаста) тяга;
• монтажний комплект;
• схема з розміткою отворів.

    Термін експлуатації — 500 000 циклів.

ІНСТРУКЦІЯ ПО ВСТАНОВНІ ТА ЕКСПЛУАТАЦІЇ

     Встановлення довідника на дверне полотно зверху, з боку петель.

1)  шаблон додається до полотна дверей так, щоб Верхня крайка шаблону збігала з верхньою крайкою дверного полотна. Вісь петель має збігатися з віссю на зображенні петлі на шаблоні (по стрілці 180°). Допускається застосування доводчика на дверях більшої ширини та маси, ніж зазначено (1200 мм). Максимальний кут відкривання водночас буде обмежений 105°. Для цього з віссю петель необхідно поєднати бічну крайку шаблону (за стрілкою 105°).

2)  За допомогою шаблону, намітаються кріпильні отвори для тіла довідника та кронштейна важеля (діаметр свердла Ø 3,8 мм).

3)  Закріплюється тіло довідника на полотні дверцят шурупами з комплекту кріплення.

4)  Роз'єднайте дві частини складаного важеля (зчленування фіксується пружинним кільцем).

5)  Одягається нерегульований важіль на шпиндель і закріпіть болтом із комплекту кріплення.

6)  Закріплюється регульований важіль на дверній коробці шурупами з комплекту.

7)  Можна додатково настроїти зусилля зачинення (±10%) перевертаючи кронштейн регульованого важеля. Для зменшення зусилля необхідно розташувати вісь далі від петель. Для збільшення зусилля — ближче. (Примір для дверей правого напрямку відкривання ISO 5).

8)  Довжина: регульованого важеля вибирається в такий спосіб, щоб після з'єднання, нерегульована частина була перпендикулярна дверною коробці. З'єднайте обидві частини складаного важеля.

9)  Гвинтом No1 регулюється швидкість закривання в діапазоні 180° — 20°. Під час повороту проти годинникової стрілки швидкість збільшується, під час повороту за годинниковою стрілкою — зменшується. Швидкість зачинення в діапазоні 20° — 0° (додихлоп) регулюється гвинтом 2. Під час повороту проти годинникової стрілки швидкість  збільшується, під час повороту за годинниковою стрілкою зменшується. Регулювальні гвинти містяться в торцевій частині тіла довідника та позначені цифрами 1 і 2 відповідно.

Встановлення довідника на дверну коробку зверху, з боку, протилежної петлям.

1)  Прикладіть шаблон до дверної коробки так, щоб витична частина, яка показує місце кріплення кронштейна до дверного полотна, виявилася внизу. Нижня крайка шаблону відповідає нижній крайці дверної рами. Вісь петель має збігатися з віссю на зображенні петлі на шаблоні (по стрілці 180°). Ви можете застосувати доводчик на дверях кілька більшої ширини та маси, ніж зазначено вище. Максимальний кут відкривання водночас буде обмежений 105°. Для цього з віссю петель необхідно  поєднати бічну крайку шаблону (за стрілкою 105°).

2)  За допомогою шаблону поставте кріпильні отвори для тіла довідника та кронштейна важеля (діаметр свердла Ø 3,8 мм).

3)  Закріпіть тіло доводчика на полотні дверей шурупами з комплекту кріплення.

4)  Роз'єднайте дві частини складаного важеля (зчленування фіксується пружинним кільцем).

5)  Одягніть нерегульований важіль на шпиндель і закріпіть болтом із комплекту кріплення.

6)  Закріпіть регульований важіль на дверній коробці шурупами з комплекту.

7)  Ви можете додатково настроїти зусилля зачинення (±10%) перевертаючи кронштейн важеля. (Примір для правих дверей ISO 5)

Для зменшення зусилля розташувати вісь далі від петель. Для збільшення зусилля — ближче.

8)  Виберіть довжину регульованого важеля так, щоб після з'єднання, нерегульована частина була перпендикулярна дверної коробки. З'єднайте обидві частини важеля.

9)  Гвинтом No1 відрегулюйте швидкість зачинення в діапазоні 180° — 20°. Під час повороту проти годинникової стрілки швидкість збільшується, під час повороту за годинниковою стрілкою — зменшується. Швидкість зачинення в діапазоні 20° — 0° (додихлоп) регулюється гвинтом 2. Приповороту проти годинникової стрілки швидкість збільшується, під час повороту за годинниковою стрілкою — зменшується. Регулювальні гвинти містяться в торцевій частині тіла довідника та позначені цифрами 1 і 2 відповідно.
